مؤشرات الأداء
يتوافق تصميم المعدات مع المعايير التالية:
IEC 439-1 مجموعات مفاتيح ومفاتيح التحكم ذات الجهد المنخفض
GB 7251 مجموعات مفاتيح ومفاتيح تحكم الجهد المنخفض
ZBK36001 لوحة مفاتيح كهربائية كاملة قابلة للسحب بجهد منخفض
الهيكل الرئيسي
1. تم تصنيع الإطار الرئيسي باستخدام فولاذ مفتوح المقطع 8MF، ويحتوي كلا جانبي المقطع الجانبي على فتحات تثبيت بمعاملات 20 مم و100 مم و9.2 مم، مما يسمح بالتركيب الداخلي المرن والمريح.
2. تم تصميم تجميع الإطار الرئيسي في شكلين: هيكل مجمع بالكامل وهيكل ملحوم جزئيًا (إطارات جانبية وعوارض عرضية)، ليختار المستخدم شكلهما.
3. يتم عزل الأجزاء الوظيفية للمعدات عن بعضها البعض، وتنقسم إلى حجرة الوحدة الوظيفية، وحجرة قضبان التوصيل، وحجرة الكابلات. وتعمل كل حجرة بشكل مستقل نسبياً.
4. يتم ترتيب قضبان التوصيل الرئيسية الأفقية في تكوين مسطح مثبت في الخلف لتعزيز قدرتها على تحمل القوى الكهروديناميكية، مما يشكل إجراءً أساسيًا لضمان امتلاك الدائرة الرئيسية للمعدات قدرة عالية على تحمل قصر الدائرة.
5. تصميم حجرة الكابلات يسهل دخول الكابلات وخروجها بسهولة من الأعلى والأسفل.
الوحدات الوظيفية

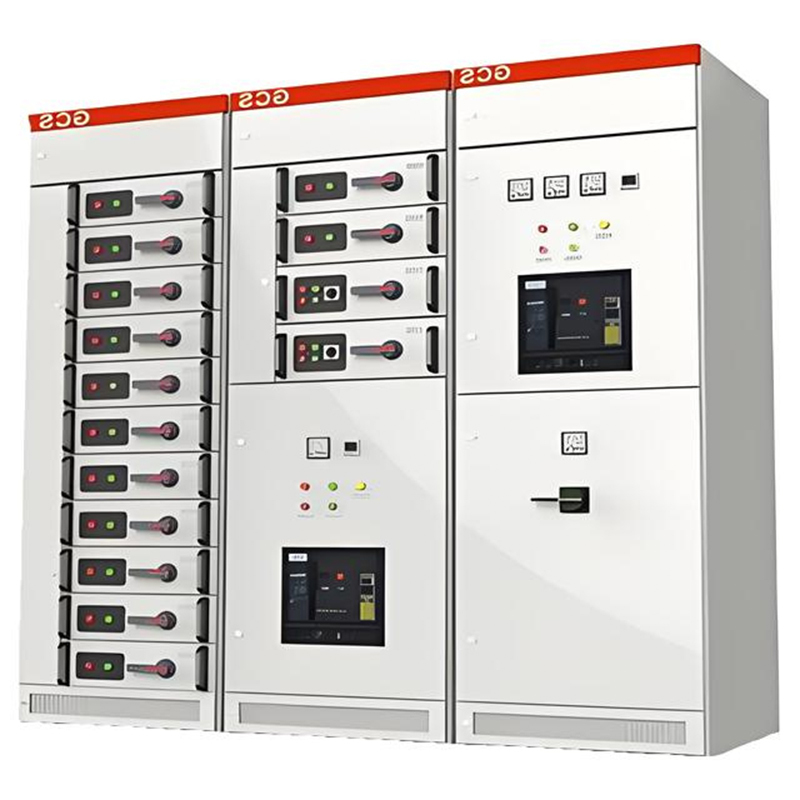

1. يبلغ الارتفاع المعياري للأدراج 160 مم. تُقسم الأدراج إلى خمس فئات حجمية: نصف وحدة، وحدة واحدة، ثلاثة أنصاف وحدات، وحدتان، وثلاث وحدات. يصل التيار المقنن للدوائر الكهربائية إلى 400 أمبير.
2. تقتصر الاختلافات في الأدراج على أبعاد الارتفاع فقط؛ أما العرض والعمق فيظلان ثابتين. وتتميز الأدراج ذات الوظيفة المتطابقة بإمكانية تبديلها بسهولة.
3. يمكن لخزانة MCC واحدة استيعاب ما يصل إلى 11 درجًا من وحدة واحدة أو 22 درجًا من نصف وحدة. الأدراج الأكبر من وحدة واحدة مزودة بلوحة خلفية متعددة الوظائف.
4. تستخدم توصيلات الطاقة في الأدراج مكونات قابلة للتوصيل بنفس المواصفات مع عدد متفاوت من لوحات التلامس، وذلك حسب تصنيف التيار.
5. يتم استخدام محول من نوع ZJ-2 ذي نمط اللوحة الخلفية للوصلة بين أدراج نصف الوحدة وحجرة الكابلات.
6. يستخدم الاتصال بين أدراج الوحدة الكاملة وحجرة الكابلات محولات من النوع ZJ-1 ذات هيكل قضيب أو أنبوب من نفس الحجم، مصنفة حسب تصنيف التيار.
7. وحدات الأدراج مزودة بأجهزة تعشيق ميكانيكية.
المكونات الكهربائية الرئيسية
يعتمد مبدأ اختيار المكونات الكهربائية الرئيسية على التكنولوجيا المستوردة، والقدرة المحلية على الإنتاج بكميات كبيرة، وتلبية متطلبات الأداء العالي للمعدات.
1. تُختار قواطع الدائرة الكهربائية لوحدات التغذية الكهربائية بشكل أساسي من سلسلة AH. ويمكن اختيار سلاسل أكثر تطورًا مثل سلسلة M من شنايدر أو سلسلة F من ABB كبديل. تتميز قواطع الدائرة الكهربائية من نوع AH بأداء جيد، وهيكل مدمج، ووزن خفيف نسبيًا، وتوافق قوي مع مختلف السلاسل، وسعر منخفض نسبيًا، وسهولة الصيانة والتشغيل، كما أن مؤشرات أدائها تلبي متطلبات هذه المعدات.
2. تستخدم قواطع الدائرة الكهربائية لوحدات الأدراج (وحدات التحكم في المحركات، وبعض وحدات التغذية) بشكل أساسي قواطع الدائرة الكهربائية المصبوبة من سلسلة CM1 وTG وTM30، بينما يختار البعض الآخر سلسلة NZM-100A من إنتاج شركة MOELLER. تتميز هذه القواطع بأداء جيد، وبنية مدمجة، وانعدام أو قصر مدة حدوث الشرارة الكهربائية، ومؤشرات فنية واقتصادية عالية، مما يلبي متطلبات هذه المعدات.
3. بالنسبة لفواصل التيار وفواصل التيار المزودة بصمامات، اختر سلسلة Q. تتميز هذه السلسلة بموثوقية عالية وقدرة قطع قوية، كما أنها تسمح بالتشابك الميكانيكي.
4. تقوم الصمامات بشكل أساسي باختيار سلسلة NT.
5. موصلات التيار المتردد، اختر السلسلة B والسلسلة LC1-D.
خصائص المعدات
1. تعمل السعة الحرارية المتزايدة للمحولات على تقليل ارتفاع درجة الحرارة الإضافي المفروض على الموصلات ونهايات الكابلات ولوحات التقسيم بسبب تسخين المحول بشكل كبير.
2. يضمن الفصل الواضح والموثوق بين الوحدات والأقسام الوظيفية عدم تأثير عطل في وحدة واحدة على الوحدات الأخرى، مما يحد من الأعطال إلى أصغر نطاق ممكن.
3. يوفر الترتيب المسطح لقضبان التوصيل استقرارًا ديناميكيًا وحراريًا جيدًا، مما يُمكّن المعدات من تحمل تأثيرات تيار الدائرة القصيرة التي تبلغ 80/176 كيلو أمبير.
4. يمكن أن يصل عدد الدوائر في خزانة MCC واحدة إلى 22 دائرة، مما يلبي بشكل كافٍ احتياجات مجموعات الصمامات/المشغلات الآلية في الصناعات مثل أنظمة توليد الطاقة ذات السعة الكبيرة أحادية الوحدة وأنظمة البتروكيماويات.
5. يتم توصيل الكابلات الخارجية داخل حجرة الكابلات، مما يسمح بدخول الكابلات وخروجها من الأعلى أو الأسفل. كما يتم تركيب محولات التيار في حجرة الكابلات، مما يسهل عملية التركيب والصيانة.
6. بالنسبة لنظام توزيع الطاقة المحدد، يمكن مطابقة المفاعلات المحددة للتيار للحد من تيار قصر الدائرة، وتثبيت جهد قضيب التوزيع ضمن نطاق معين، وتقليل متطلبات قدرة تحمل قصر الدائرة للمكونات جزئيًا.
7. تم تجهيز وحدات الأدراج بعدد كافٍ من الموصلات الثانوية (32 زوجًا للوحدة الواحدة وما فوق، و20 زوجًا للوحدة النصفية)، مما يلبي متطلبات نقطة الاتصال لواجهات الكمبيوتر ودوائر التحكم الآلي.
